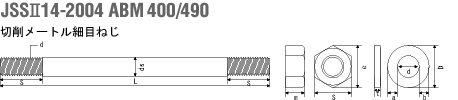

建築構造用　切削ねじアンカーボルト[ABM]

JSSⅡ13-2004 ABR 400/490転造メートル並目ねじ　図

素材

　切削ねじは転造に比べて断面欠損が大きくなるため、使用する素材の降伏比上限値をさらに低く設定する必要性が生じます。 そこで、SNR400BおよびSNR490B材において降伏比上限保証の程度を検討した結果、SNR400B、SNR490B共に降伏比75％が可能であり、 ABMにおいてはこの制限付きで、かつ軸部径の上限値をJIS G 3138の規格値より更に低く抑えた素材を使用することとしました。 また、ABR同様冷間加工を行なわず、素材に直接切削ねじ加工を施すことを定めました。

ねじ

本規格においては、切削ねじにおける有効断面積（Ae）の軸部断面積（Ag）に対する比率（Ae／Ag）は、 素材の降伏比上限値の1.12倍を確保するものと定められており、降伏比上限75％のSNR400B、SNR490B共に 0.75×1.12=0.84の（Ae／Ag）を確保する必要があります。この（Ae／Ag）を確保するため、ねじの形状・ 寸法は、JIS B 0205-2のメートル細目ねじとし、そのねじ精度は施工時の環境を考慮してJIS B 0209-3の 交差域クラス8gとしました。

ABM400 形状・寸法

ボルト
ねじの呼び ピッチ 軸部径（ds） 長さ（L） ねじ長さ（S）
（d） （p） 基準寸法 許容差 標準寸法 許容差 標準寸法 許容差
最大 最小 偏径差
M24 2 24 24.3 23.7 0.4 600 720

+10

0

 95

+10

0
M27 2 27 27.3 26.7 675 810 110
M30 2 30 30.3 29.7 750 900 120
M33 2 33 33.3 32.7 825 990 130
M36 3 36 36.5 35.6 0.5 900 1080 145

+13

0
M39 3 39 39.5 38.6 975 1170 155
M42 3 42 42.5 41.6 1050 1260

+20

0

 170
M45 4 45 45.5 44.5 0.6 1125 1350 180
M48 4 48 48.5 47.5 1200 1440 190
M52 4 52 52.5 51.5 1300 1560 210
M56 4 56 56.5 55.5 1400 1680 225
M60 4 60 60.5 59.5 1500 1800 240
M64 4 64 64.5 63.5 1600 1920 255
M68 4 68 68.5 67.5 1700 2040 270
M72 6 72 73.0 71.4 0.8 1800 2160 290
M76 6 76 77.0 75.4 1900 2280 305
M80 6 80 81.0 79.4 2000 2400 320
M85 6 85 86.0 84.4 2125 2550 340
M90 6 90 91.0 89.4 2250 2700 360
M95 6 95 96.0 94.4 2375 2850 380
M100 6 100 101.0 99.4 2500 3000 400

（注1）

・軸部径（ds）は、同一断面における対辺距離の最大値と最小値の平均の値で表す。その値が、上記の最大と最小の範囲にあるものとする。

・軸部径の偏径差とは、同一断面における対辺距離の最大値と最小値との差で表す。

（注2）

・ABM400は、M48以下を標準とする。

・ボルト長さ25ｄ以上、ねじ長さ4d以上の特注品の製作も可能です。

ナット（強度区分5又は8）
ねじの呼び ピッチ 高さ（m） 二面幅（S） 対角距離（e）
（d） （p） 基準寸法 許容差 基準寸法 許容差 約
M24 2 19 ±1.0 36

0

-1.0

 41.6
M27 2 22 41 47.3
M30 2 24 46 53.1
M33 2 26 50 57.7
M36 3 29 55

0

-1.2

 63.5
M39 3 31 ±1.2 60 69.3
M42 3 34 65 75
M45 4 36 70 80.8
M48 4 38 75 86.5
M52 4 42 80 92.4
M56 4 45 85

0

-1.4

 98.1
M60 4 48 90 104
M64 4 51 ±1.5 95 110
M68 4 54 100 115
M72 6 58 105 121
M76 6 61 110 127
M80 6 64 115 133
M85 6 68 120 139
M90 6 72 130

0

-1.6

 150
M95 6 76 135 156
M100 6 80 145 167

（注）

・形状・寸法及びその許容差は、JIS B 1181の附属書付表1-3に示す六角ナット、並の1種または2種とする。

・ねじはJIS B 0205-2に規定するメートル細目ねじとし、そのねじ精度は、JIS B 0209-3公差域クラス7Hとする。

座金（硬さ区分200H）
呼び 穴径（d） 外径（D） a-b 厚さ（t）
基準寸法 許容差 基準寸法 許容差 最大 基準寸法 許容差
M24 26

+0.8

0

 48

0

-1.0

　

 1.5 6 ±0.7
M27 30 56
M30 33

+1.0

0

 60

　

0

-1.2

 8
M33 36 63
M36 39 66
M39 42 72
M42 45 78
M45 48 85

0

-1.4

 2.0
M48 52

+1.2

0

 92
M52 56 98
M56 60

+3.0

0

 105

0

-3.0

 9 ±1.0
M60 64 110
M64 68 115
M68 72 120 12 ±1.4
M72 76 125 2.5
M76 80 135
M80 84 140
M85 89 145
M90 94 160
M95 99 165 3.0
M100 104 175 16

ABM400 公称耐力　ボルト素材 : SNR400B（素材降伏比75％以下）

ねじの呼び M24基準軸径 軸断面積 ねじ部有効断面積 引張耐力（kN） せん断耐力（kN）
（mm） （mm²） （mm²） ねじ部降伏耐力 軸部降伏耐力 ねじ部降伏耐力 ねじ部最大耐力
M24

24

 452.4 384.4 90.3 106 52.2 88.8
M27

27

 572.6 495.7 116 135 67.3 114
M30 30 706.9 621.2 146 166 84.3 143
M33 33 855.3 760.8 179 201 103 176
M36 36 1018 864.9 203 239 117 200
M39 39 1195 1028 242 281 139 237
M42 42 1385 1206 259 298 150 279
M45 45 1590 1336 287 342 166 309
M48 48 1810 1538 331 389 191 355

ABM490 公称耐力　ボルト素材 : SNR490B（素材降伏比75％以下）

ねじの呼び 基準軸径 軸断面積 ねじ部有効断面積 引張耐力（kN） せん断耐力（kN）
（mm） （mm²） （mm²） ねじ部降伏耐力 軸部降伏耐 ねじ部降伏耐力 ねじ部最大耐力
M24 24 452.4 384.4 125 147 72.1 109
M27 27 572.6 495.7 161 186 93.0 140
M30 30 706.9 621.2 202 230 117 176
M33 33 855.3 760.8 247 278 143 215
M36 36 1018 864.9 281 331 162 245
M39 39 1195 1028 334 388 193 291
M42 42 1385 1206 356 409 205 341
M45 45 1590 1366 396 469 228 378
M48 48 1810 1538 454 534 262 435
M52 52 2124 1828 539 627 311 517
M56 56 2463 2144 632 727 365 607
M60 60 2827 2485 733 834 423 703
M64 64 3217 2851 841 949 486 807
M68 68 3632 3242 956 1070 552 917
M72 72 4072 3460 1020 1200 589 979
M76 76 4536 3889 1150 1340 662 1100
M80 80 5027 4344 1280 1480 740 1230
M85 85 5675 4948 1460 1670 843 1400
M90 90 6362 5591 1650 1880 952 1580
M95 95 7088 6273 1850 2090 1070 1770
M100 100 7854 6995 2060 2320 1190 1980
